Без систем оповещения и управления эвакуацией (СОУЭ) в последнее время не обходится практически ни одно здание. Комплексом устройств, входящих в СОУЭ, оборудованы объекты абсолютно разных предназначений: школы, торговые и офисные центры, аэропорты, жилые дома, администрации, вокзалы, больницы и т. д.
При возникновении пожара человек или находится в состоянии паники или очень близок к нему, поэтому целью применения СОУЭ является именно донесение в нужный момент до людей информации о возгорании и управление ими в возникшей чрезвычайной ситуации.
Определение СОУЭ звучит так: система оповещения и управления эвакуацией – это комплекс мероприятий и технических средств, направленных на своевременное предупреждение людей о появлении пожара, обозначение эвакуационных путей и очередности выхода из здания.
Технические средства СОУЭ включают в себя:

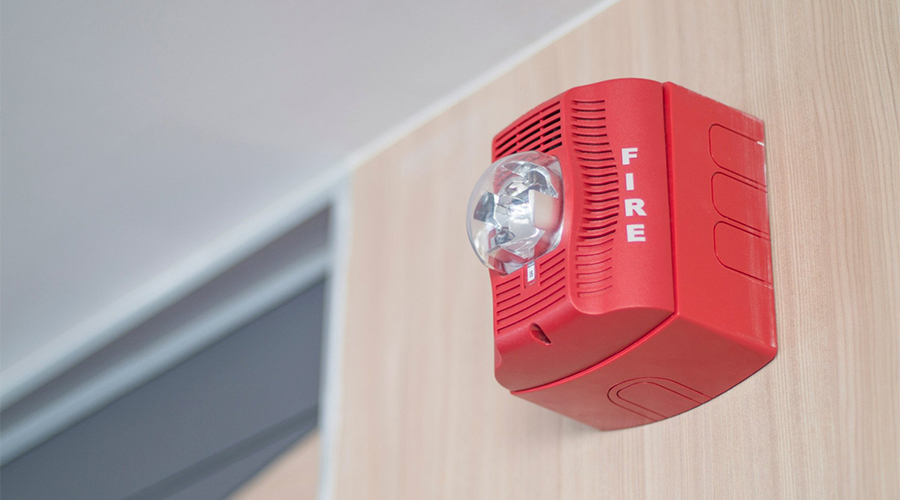

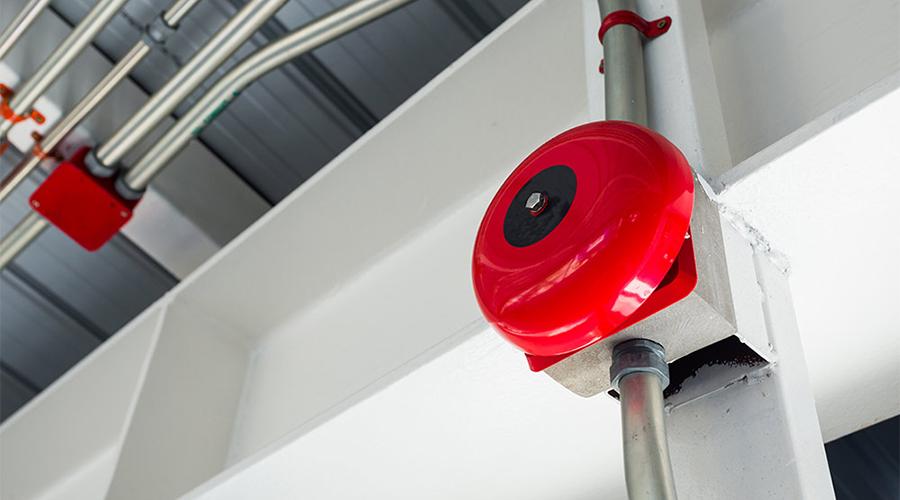

- Пожарные оповещатели, которые делятся на световые (мигающие надписи, лампочки), речевые (трансляция специальных текстов), звуковые (сирены и сигналы) и комбинированные.
- Приборы управления оповещателями. Срабатывание СОУЭ обуславливается или подачей командного импульса от автоматических установок пожарной сигнализации, или диспетчером после получения им соответствующего сигнала.
- Знаки эвакуации, которые могут иметь постоянное (статические) и переменное (динамические) смысловое значение.
Система оповещения и управления эвакуацией состоит из нескольких основных узлов:
- блок управления;
- усилители;
- источники сигнала: микрофон-радиоприемник, находящийся на диспетчерском пульте, внешняя трансляционная сеть, звуковой сигнализатор, CD-проигрыватель и т. д.);
- для оборудования удаленного рабочего места – выносные микрофоны;
- эвакуационные знаки;
- громкоговорители;
- световые оповещатели.
В зависимости от типа и назначения объекта применяются несколько различных типов СОУЭ:
- Подача звуковых сигналов во все помещения. Возможно сочетание со световыми мигающими надписями и оповещателями «Выход».
- Передача звуковых импульсов в комбинации со световыми указателями «Выход». При этом желательно использовать еще и световые мигающие оповещатели и статические знаки направления движения.
- Использование речевых оповещателей и световых указателей «Выход». Рекомендуется передача звуковых сигналов, а также установка световых мигающих оповещателей и обозначений направления движения. В этом случае лучше всего выполнить разбивку здания на зоны пожарного оповещения с обеспечением связи между диспетчером и каждой зоной.
- Подача речевых и световых сигналов вместе со статическими указателями движения. Желательно применить еще звуковые оповещатели, световые знаки и динамические направляющие указатели. Здесь также следует разделить объект на участки и предусмотреть связь между ними и диспетчерской.
- Трансляция специальных текстов вместе со знаками «Выход» и динамическими указателями направления движения. Такой вариант предусматривает не только деление здания на зоны и обеспечение связи, но и возможность осуществления нескольких способов эвакуации из каждой зоны, а также управление всеми системами объекта, направленными на защиту людей от пожара, из одного пожарного поста.
Проектирование СОУЭ
Надежное и долгосрочное функционирование СОУЭ зависит не только от выбранного оборудования и его стоимости, но и от того, насколько правильно и грамотно составлен проект системы и ее монтаж. А в связи с тем, что СОУЭ предназначены для сохранности жизни и здоровья людей, то и разработкой их должны заниматься только специалисты.
Исходными данными для начала проектирования являются:
- сведения об объекте: его назначение, специфика работы, площадь, количество находящихся людей, категории помещений по пожарной опасности и т. д.;
- информация о заказчике: реквизиты и регистрационные данные;
- архитектурно-строительные чертежи;
- личные пожелания и требования клиента.
Разработка проекта систем оповещения и управления эвакуацией должна осуществляться только согласно действующим нормативным актам.
Проектирование СОУЭ осуществляется в несколько этапов:
Предварительный, предусматривающий получение исходных данных и их анализ, на основе которого осуществляется выбор оборудования СОУЭ.
Проект. На этой стадии осуществляется разделение объекта на зоны пожарного оповещения. Кроме этого, выполняются такие расчеты:
- определяются интервалы времени блокировки эвакуационных путей с момента возникновения пожара;
- устанавливаются сроки, необходимые для полного вывода людей из здания с момента начала возгорания.
Далее путем сравнения этих двух величин определяется уровень безопасности процесса эвакуации. Также на этом этапе рассчитывается время начала вывода людей из здания, которое зависит от времени выявления возгорания, инерционности автоматической установки и инерционности системы оповещения. Выполняется предварительный анализ структуры СОУЭ, указывается метод управления и контроля над системой.
Заключительная фаза, на которой проект согласовывается с заказчиком и утверждается соответствующими службами.
Установка СОУЭ
Монтаж систем оповещения и управления эвакуацией имеет свои особенности.
Во-первых, этот процесс должен исполняться только лицензированными организациями. Фундаментом для установки системы является проектно-сметная и исполнительная документации и соответствующие бумаги с заводов-изготовителей оборудования для СОУЭ. Блок управления оповещением и эвакуацией размещается в центральном диспетчерском пункте, из которого впоследствии будет осуществляться наблюдение за всеми зонами здания.
Расположение усилителей зависит от вида подачи сигнала. Можно или установить одно устройство, распределяющее импульсы по всем помещениям, или поставить отдельный усилитель на каждую зону. Источники сигнала обычно монтируют в диспетчерской.
Световые оповещатели должны находиться на расстоянии до 15 м друг от друга. Возможно применение беспроводных систем, что делает их монтаж легче, а срок службы – дольше.
