Пассивная защита объектов от БПЛА: виды, требования и проектирование

Пассивная защита от БПЛА — это инженерные конструкции, которые создают физический барьер между беспилотным летательным аппаратом и защищаемым объектом. К ним относятся сетчатые и тросовые системы, экраны, навесы, противоосколочные конструкции и другие решения.

Их задача не в том, чтобы обнаружить беспилотник или воздействовать на канал управления. Пассивная система работает иначе: она должна снизить вероятность непосредственного воздействия на критические элементы объекта или уменьшить последствия такого воздействия.

На практике речь почти никогда не идет о выборе одной «сетки от БПЛА». Защитное полотно — только часть конструкции. Нужны опоры, фундаменты или узлы крепления, тросы, соединения, технологические проемы. Все это воспринимает собственный вес, климатические и другие расчетные воздействия. А сама конструкция должна вписываться в действующее предприятие, где уже есть трубопроводы, кабельные трассы, дороги, пожарные проезды и оборудование, требующее регулярного обслуживания.

Поэтому пассивная защита объектов от БПЛА — прежде всего инженерная задача.

Что такое пассивная защита от БПЛА

Пассивными можно назвать средства, которые физически отделяют защищаемое оборудование, здание или сооружение от потенциального воздействия БПЛА и его поражающих факторов.

СП 542.1325800.2024 использует более конкретный термин — защитная ограждающая конструкция (ЗОК). В своде правил под ней понимается конструктивная система, предназначенная для минимизации воздействия опасных факторов при атаке БПЛА на здания, сооружения и технологическое оборудование на открытом воздухе. К таким факторам документ относит в том числе таранный удар, воздушную ударную волну, кумулятивную струю и осколки.

Пассивную защиту не нужно смешивать с обнаружением или радиоэлектронным противодействием.

Эти группы не заменяют друг друга. На объекте они могут использоваться совместно как части комплексной системы безопасности.

Простая схема выглядит так:

угроза → обнаружение → реагирование

и параллельно:

угроза → физический барьер → снижение воздействия на защищаемый элемент

Именно вторая цепочка относится к пассивной защите.

Какие объекты нуждаются в пассивной защите

Не каждый квадратный метр предприятия имеет одинаковую ценность с точки зрения безопасности и непрерывности технологического процесса. Поэтому исходной точкой обычно становится не вопрос «чем накрыть территорию», а вопрос «что именно требуется защитить».

Пассивная защита может рассматриваться для промышленных предприятий, объектов топливно-энергетического комплекса, нефтебаз и резервуарных парков, энергетических объектов, складских комплексов, объектов коммунальной и транспортной инфраструктуры.

Особое внимание обычно получают критические элементы: оборудование, повреждение которого способно вызвать серьезные последствия, длительную остановку производства, пожар, нарушение энергоснабжения или другой значимый ущерб.

Например, на большом предприятии защищаемыми могут быть не все здания и сооружения, а отдельные технологические установки, емкости, узлы энергоснабжения или оборудование управления.

Есть принципиальная оговорка. Само присутствие объекта в категории «промышленное предприятие», «склад», «подстанция» или «нефтебаза» еще не означает автоматически, что на нем должна быть установлена конкретная защитная конструкция определенного типа. Основание и требования нужно устанавливать по применимым нормативным, отраслевым и объектовым документам, заданию на проектирование и результатам анализа конкретного объекта.

Какие задачи решает пассивная защита

Базовый принцип довольно прост: между потенциальным источником воздействия и защищаемым элементом появляется физическая преграда.

Но за этой простотой начинается инженерия.

Защитная конструкция может использоваться для перехвата или торможения летательного аппарата, ограничения его непосредственного контакта с оборудованием, снижения осколочного воздействия либо физического экранирования отдельных элементов.

При этом нельзя рассматривать любую сетку как универсальную защиту от беспилотников.

Результат зависит от расчетной модели воздействия, характеристик конструкции, схемы опирания, расстояния до защищаемого элемента, свойств материалов и множества других факторов.

Еще одна частая ошибка — ожидать от пассивной системы абсолютной безопасности. Корректная инженерная формулировка другая: конструкция проектируется для определенных расчетных условий и должна обеспечивать требуемые показатели в пределах принятой расчетной модели.

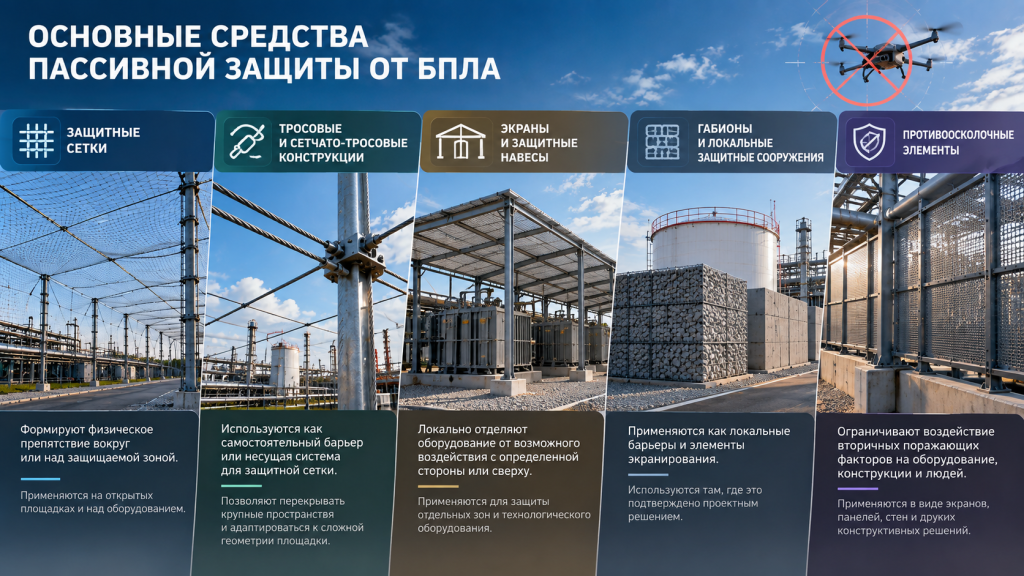

Основные средства пассивной защиты от БПЛА

Одного решения для всех объектов нет. Иногда требуется легкая пространственная система. Иногда — жесткий экран. На сложных площадках несколько видов защиты приходится объединять.

Защитные сетки

Защитная сетка от БПЛА формирует физическое препятствие вокруг или над защищаемой зоной. Полотно закрепляется на несущей или тросовой системе и работает как часть общей конструкции.

Сетки удобны там, где требуется перекрыть значительную площадь без устройства сплошной жесткой оболочки.

Но выбор полотна нельзя сводить к размеру ячейки и цене квадратного метра. Проектировщика интересуют механические свойства материала, схема закрепления, работа соединений, деформативность системы, долговечность и условия эксплуатации.

Отдельный вопрос — поведение всей системы после повреждения. Если замена одного участка требует демонтировать половину конструкции, эксплуатация быстро становится дорогой и неудобной.

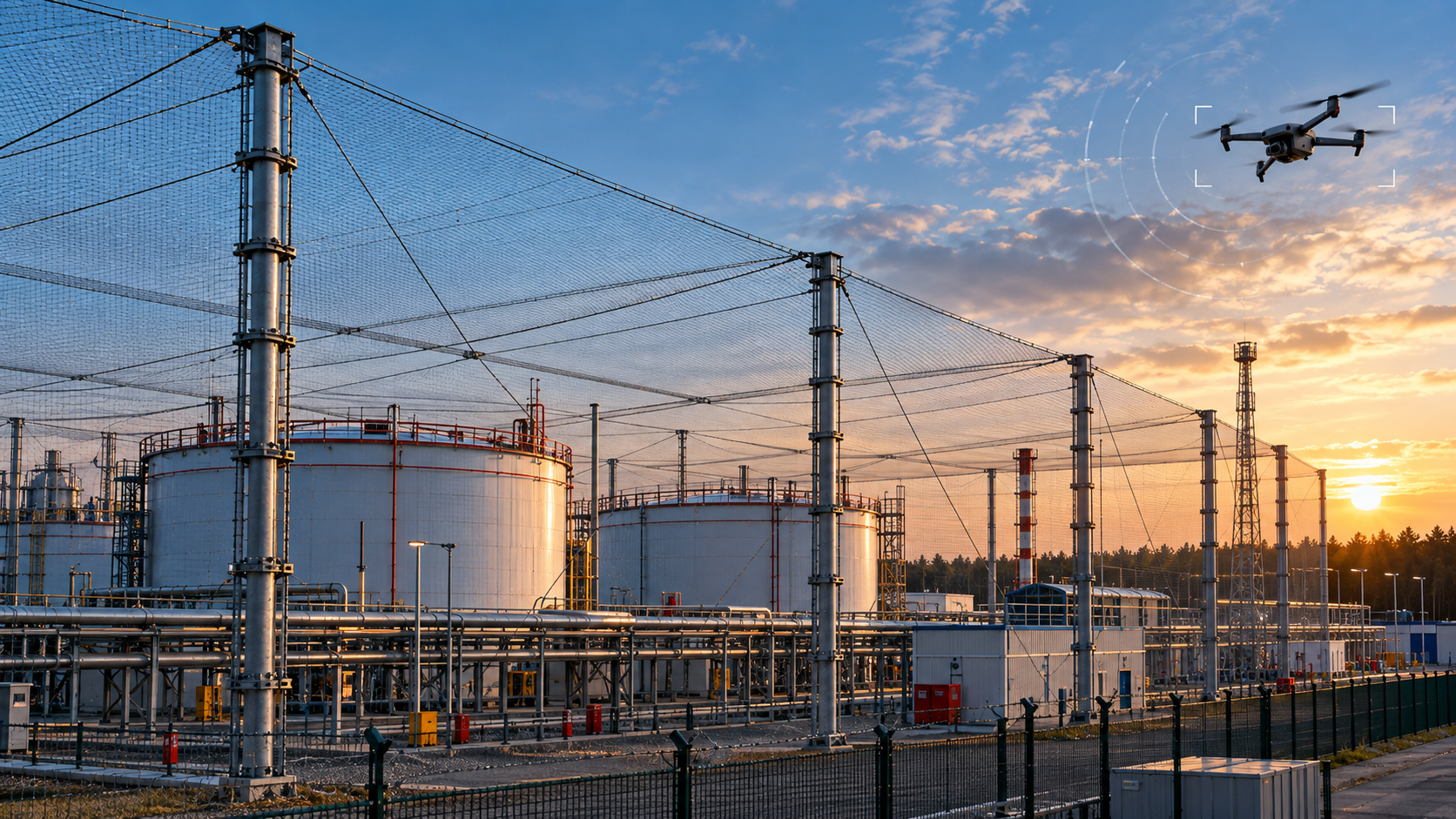

Тросовые и сетчато-тросовые конструкции

Тросы могут использоваться как самостоятельный элемент физического барьера либо как несущая часть системы, на которой закрепляется защитное полотно.

Главная инженерная особенность здесь — усилия от натяжения и воздействия на систему передаются на опоры, анкеры и фундаменты. Поэтому «просто натянуть трос» между существующими сооружениями без проверки нельзя.

Сетчато-тросовые конструкции позволяют перекрывать крупные пространства и адаптироваться к сложной геометрии площадки. Взамен они требуют аккуратного расчета несущей схемы, узлов и натяжения.

Экраны и защитные навесы

Экран применяется там, где требуется локально отделить оборудование от возможного воздействия с определенной стороны. Навес обеспечивает прикрытие сверху.

Это могут быть самостоятельные конструкции либо элементы комбинированной системы.

Плюс такого подхода — возможность защищать конкретную технологическую зону, не создавая оболочку вокруг всей площадки. Минус — жесткие конструкции обычно тяжелее, предъявляют более серьезные требования к основаниям и могут сильнее влиять на вентиляцию, освещение, обслуживание оборудования и организацию проездов.

Габионы и локальные защитные сооружения

Габионные, блочные и другие массивные элементы применяются прежде всего как локальные барьеры и элементы экранирования там, где это подтверждено проектным решением.

Они занимают пространство и создают значительную нагрузку на основание. Для действующего предприятия это не мелочь: рядом могут находиться подземные коммуникации, технологические дороги или зоны обслуживания оборудования.

Поэтому идея «поставим блоки вокруг установки» сначала должна пройти через генплан и расчеты.

Противоосколочные элементы

Противоосколочная защита предназначена для ограничения воздействия вторичных поражающих факторов на оборудование, строительные конструкции или людей.

Она может выполняться в виде отдельных экранов, панелей, стен и других конструктивных элементов.

При проектировании требуется сохранить возможность осмотра и ремонта защищаемого оборудования. Иначе защитный экран сам становится эксплуатационной проблемой.

Из чего состоит защитная ограждающая конструкция

Типовую ЗОК удобнее воспринимать не как сетку, а как систему из нескольких связанных частей.

Принципиальная схема:

фундамент или крепление → опора → тросовая/несущая система → защитное заполнение → защищаемая зона

В реальном проекте элементов больше.

Опоры. Формируют несущую систему. Их положение выбирается с учетом геометрии площадки, коммуникаций, проездов и расчетных нагрузок.

Фундаменты и крепления. Передают усилия на основание либо существующие конструкции. Если используется существующее здание или сооружение, его способность воспринимать дополнительные воздействия должна быть проверена.

Тросовая система. Передает усилия от защитного заполнения на опоры и обеспечивает требуемую геометрию.

Защитное заполнение. Это сетка, система тросов, панели или другое предусмотренное проектом решение.

Узлы соединения. Небольшие на чертеже детали часто определяют работоспособность всей схемы: анкеры, зажимы, соединительные элементы, элементы натяжения.

Технологические проемы. Нужны для людей, транспорта, демонтажа и замены оборудования.

Заменяемые секции. Позволяют восстанавливать локально поврежденную часть конструкции без большого демонтажа.

На схеме это может выглядеть так:

Опоры → тросы → защитная сетка
                            ↓
           защищаемый объект

Ключевой момент — нагрузка не исчезает в сетке. Она через соединения и тросы передается на несущие элементы и дальше на основания. Вот почему проект нельзя начинать с каталога полотен.

Требования к пассивной защите

Защитная конструкция сама является строительной или инженерной системой. Значит, нельзя решить одну задачу безопасности и одновременно создать несколько новых.

Механическая безопасность и устойчивость

Несущая система должна быть рассчитана на предусмотренные проектом воздействия и их сочетания.

Учитывается не только непосредственно защитная функция. Есть собственный вес, климатические воздействия, предварительное натяжение элементов, монтажные состояния и другие факторы, предусмотренные применимой нормативной базой и расчетной моделью.

Особенно чувствительны к ошибкам большие сетчатые поверхности и пространственные тросовые системы. Нагрузка с полотна собирается на сравнительно небольшое число опор и креплений.

Ветер, снег и обледенение

Условия площадки влияют на конструкцию постоянно, а воздействие БПЛА — расчетное событие.

Ветер действует на сетки, экраны, каркас и оборудование. Снег может накапливаться на горизонтальных и наклонных элементах. Гололед меняет массу и аэродинамические характеристики системы.

Климатические воздействия входят в расчет, а не добавляются «для надежности» после выбора готовой конструкции.

Пожарная безопасность

Новая ЗОК не должна проектироваться в отрыве от существующих решений по пожарной безопасности.

Нужно проверять пожарные проезды и подъезды, доступ к средствам пожаротушения, пути эвакуации и работу предусмотренных объектом систем. Требования определяются применимыми нормативными документами и особенностями конкретной площадки.

Эксплуатационная пригодность

Предприятие продолжит работать после монтажа защиты.

Персоналу потребуется проходить к оборудованию. Краны и подъемники — подъезжать. Крупные агрегаты — демонтироваться во время ремонта. Трубопроводы и арматура — осматриваться.

Хороший проект учитывает это до монтажа.

Ремонтопригодность

Повреждаемая или изнашиваемая часть системы должна быть доступна для контроля и, где это предусмотрено проектом, локальной замены.

Секционность часто полезнее красивой монолитной схемы. Особенно на действующем производстве.

Инженерные коммуникации

Место, которое кажется свободным на поверхности, может быть занято под землей.

Кабели, трубопроводы, канализация, технологические сети и существующие фундаменты напрямую влияют на расположение новых опор. Поэтому актуальная информация о коммуникациях нужна еще до разработки окончательной схемы.

Заземление и молниезащита

Металлические опоры, тросы и другие элементы могут влиять на существующие инженерные решения объекта. Необходимость заземления, уравнивания потенциалов и корректировки молниезащиты определяется проектировщиками соответствующих разделов с учетом применимых норм и конкретной конфигурации.

Для энергетических объектов этот вопрос особенно тесно связан с компоновкой оборудования и требованиями электробезопасности.

Нормативные требования

Базовый профильный документ — СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования».

Свод правил утвержден приказом Минстроя России от 25 декабря 2024 года № 910/пр и первоначально введен в действие 26 января 2025 года. Его область применения охватывает проектирование ЗОК для безопасного прикрытия зданий, строений и сооружений различного функционального назначения от атак БПЛА.

По состоянию на 2 октября 2026 года необходимо применять документ с учетом Изменения № 1, утвержденного приказом Минстроя России от 25 августа 2026 года № 566/пр и введенного в действие 26 сентября 2026 года.

Это хороший пример того, почему нормативную базу нужно проверять непосредственно перед выпуском проекта, а не пользоваться однажды сохраненной копией СП.

Сам факт существования СП 542 не означает автоматической обязанности установить одну и ту же конструкцию на каждом предприятии. Свод правил устанавливает правила проектирования ЗОК. Основания для оснащения конкретного объекта, требуемые характеристики и исходные требования определяются применимыми нормативными, отраслевыми и объектными документами, а также заданием на проектирование.

Кроме профильного СП проект затрагивает общие требования безопасности зданий и сооружений, пожарной безопасности, нагрузки и воздействия, металлические и иные строительные конструкции, основания и фундаменты, инженерные системы. Точный перечень формируется для конкретного объекта и принятой конструктивной схемы.

Отдельная история — транспортная инфраструктура. Здесь действуют специальные требования законодательства о транспортной безопасности. Например, Правительство РФ расширило перечень объектов транспортной инфраструктуры, для которых предусмотрены особенности защиты от угроз с использованием беспилотных аппаратов; Минтранс относит к нему, в частности, определенные морские терминалы, порты, гидротехнические сооружения, аэропорты, аэродромы, вокзалы, станции и автовокзалы соответствующих категорий.

Переносить требования транспортной безопасности напрямую на нефтебазу, завод или коммунальный объект только потому, что речь тоже идет о БПЛА, некорректно. Сначала определяется правовой режим конкретного объекта.

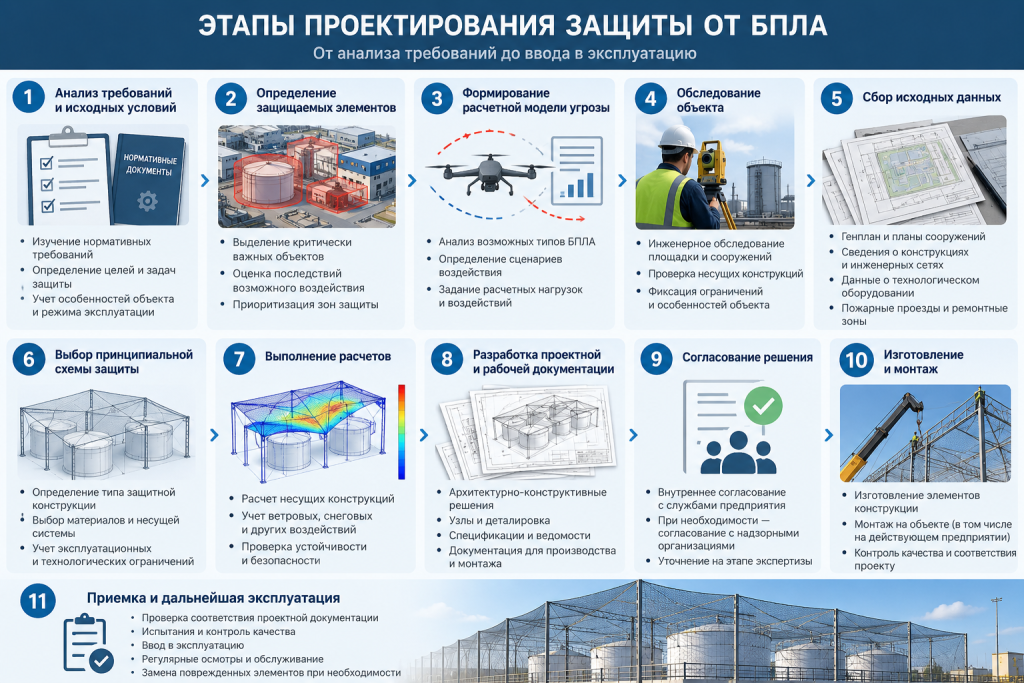

Как проектируется пассивная защита

Работа начинается намного раньше, чем появляется чертеж опоры.

1. Анализ требований. Определяются нормативные, отраслевые, объектовые требования и положения задания заказчика.

2. Определение защищаемых элементов. Формируется перечень оборудования, зданий, сооружений и зон, которым требуется физическое прикрытие.

3. Формирование расчетной модели угрозы. Фиксируются исходные условия, для которых должна проектироваться конструкция. Они не должны назначаться произвольно поставщиком сетки.

4. Обследование объекта. Проверяется фактическая геометрия площадки, состояние существующих конструкций, доступность мест установки опор, ограничения для монтажа.

5. Сбор исходных данных. Проектировщик получает генплан, сведения о коммуникациях, конструктивную документацию, данные по грунтам и другие необходимые материалы.

6. Разработка концепции. Сравниваются возможные схемы: локальная защита или крупный контур, независимые опоры или использование существующих конструкций, сетчатая либо комбинированная система.

7. Расчеты. Проверяются несущие элементы, основания, узлы, соединения и работа системы при расчетных воздействиях.

8. Проектирование. Разрабатываются чертежи, узлы, спецификации, решения по фундаментам, проемам, антикоррозионной защите и другим необходимым разделам.

9. Изготовление. Металлоконструкции и элементы системы производятся по рабочей документации.

10. Монтаж. Работы выполняются с учетом ППР, требований действующего предприятия и принятой последовательности сборки.

11. Приемка. Проверяется соответствие выполненной конструкции проекту, оформляется предусмотренная договором и законодательством документация.

Убирать первые пять пунктов ради быстрого получения цены рискованно. Экономия времени в начале легко превращается в перенос опор, переделку фундаментов и изменение металлоконструкций на площадке.

Какие исходные данные нужны проектировщику

Чем сложнее предприятие, тем полезнее подготовить исходные данные до выезда проектировщика.

Практический чек-лист заказчика:

• актуальный генеральный план;

• топографическая основа, если она требуется для проектирования;

• планы и разрезы защищаемых зданий и сооружений;

• конструктивная документация на существующие сооружения, которые предполагается использовать;

• сведения о подземных и надземных инженерных коммуникациях;

• информация о существующих фундаментах;

• данные об инженерно-геологических условиях, необходимые для расчета оснований;

• перечень и расположение защищаемого оборудования;

• сведения о габаритах оборудования и зонах его обслуживания;

• информация о пожарных проездах и подъездах;

• маршруты технологического транспорта;

• зоны работы кранов и другой подъемной техники;

• требования к демонтажу и замене крупного оборудования;

• данные об ограничениях по высоте и размещению конструкций;

• информация об опасных и режимных зонах;

• требования к сроку службы и условиям эксплуатации;

• исходные требования к уровню и параметрам защиты, если они установлены применимыми документами или заказчиком.

Если части документов нет, это не всегда блокирует проект. Но пробел нужно выявить. Иногда достаточно дополнительного обследования. Иногда потребуются инженерные изыскания или восстановление исходной документации.

Почему нельзя просто установить сетку

На бумаге задача выглядит заманчиво: поставить несколько стоек, натянуть защитную сетку от БПЛА и закрыть вопрос.

На реальном предприятии почти сразу появляются детали.

Решение без расчета. Непонятно, какие воздействия воспринимает система, как распределяются усилия и способны ли их принять опоры и основания.

Нет обследования. Проектная схема может не совпасть с фактическим положением трубопроводов, эстакад и оборудования.

Неправильно выбрана опорная схема. Конструкция становится чрезмерно тяжелой или, наоборот, не обеспечивает требуемой расчетной работы.

Нагрузка передается на существующее сооружение без проверки. Удобная точка крепления еще не означает, что существующая конструкция рассчитана на новые усилия.

Не учтены инженерные сети. Место под фундамент на генплане оказывается занято кабельной трассой или трубопроводом.

Перекрыт пожарный проезд. Формально защита появилась, но эксплуатационная безопасность объекта ухудшилась.

Нет доступа для ремонта. Чтобы заменить насос или трансформатор, приходится разбирать часть новой конструкции.

Нет ремонтопригодности самой ЗОК. Повреждение небольшой секции приводит к большому объему демонтажа.

Есть и более бытовая проблема. На площадке всегда находится что-то, чего не было на старом чертеже: кабель, лоток, новый трубопровод, временная дорога. Поэтому обследование — не бюрократический этап, а способ не встретиться с реальностью впервые во время бурения фундамента.

Особенности защиты разных объектов

Разница хорошо видна на двух примерах.

У резервуарного парка много свободного пространства на первый взгляд, но оно уже функционально распределено между дорогами, трубопроводами и противопожарными решениями.

На подстанции пространство может быть физически свободно, но далеко не любое место допустимо для металлической опоры. Электротехнические ограничения здесь способны определять всю компоновку.

Поэтому тип объекта влияет не только на форму защитного сооружения. Он меняет сам набор исходных ограничений.

Монтаж на действующем предприятии

Проект может быть правильным, а монтаж — невозможным без остановки производства. Такое тоже случается.

Организацию работ лучше учитывать еще при разработке конструктивной схемы.

До выхода на площадку определяется последовательность операций, разрабатывается предусмотренная документация на производство работ, уточняются опасные зоны и порядок допуска персонала.

Для действующего предприятия особенно значимы:

ППР. В проекте производства работ фиксируются технология и последовательность монтажа, применяемая техника, меры безопасности и другие организационно-технологические решения в требуемом объеме.

Допуски. Работы ведутся по режиму конкретного объекта, включая необходимые наряды и согласования.

Взаимодействие с эксплуатацией. Перекрытие дороги даже на несколько часов может повлиять на технологический процесс. Такие операции согласовываются заранее.

Подъемная техника. Для монтажа опор, тросов и крупных элементов может потребоваться кран или подъемник. Нужно проверить возможность их установки и работы.

Временные зоны. Материалы требуется где-то складировать, конструкции — укрупнять, технике — разворачиваться.

Последовательность натяжения. Для тросовых систем порядок монтажа влияет на распределение усилий и положение опор.

Иногда именно монтажные ограничения заставляют отказаться от наиболее очевидной конструктивной схемы. И это нормально. Проект должен существовать не только в расчетной модели, но и на площадке.

Эксплуатация и обслуживание

После приемки защитная конструкция становится еще одним объектом эксплуатации.

Регламент обслуживания определяется проектной и эксплуатационной документацией, условиями площадки и применимыми требованиями.

В состав контроля могут входить:

• визуальный осмотр опор и защитного заполнения;

• проверка состояния соединений;

• контроль предусмотренного проектом натяжения;

• выявление повреждений сетчатых элементов;

• контроль коррозионного состояния металлоконструкций;

• проверка состояния защитных покрытий;

• контроль фундаментов и анкеров;

• наблюдение за снеговыми и гололедными образованиями, если они способны влиять на работу конструкции;

• замена поврежденных секций;

• внеочередной осмотр после воздействий, способных повлиять на состояние ЗОК.

Периодичность нельзя назначать универсально одной цифрой для всех конструкций. Она зависит от проекта, материала, условий эксплуатации и нормативных требований.

Полезный критерий качества проекта — понятно ли эксплуатационной службе, что именно проверять и что делать при обнаружении дефекта.

Если ответа нет, проектирование фактически не закончено.

Как выбрать подрядчика

Пассивная защита предприятий от дронов находится на стыке проектирования строительных конструкций, обследования, производства металлоконструкций и монтажных работ. Поэтому опыт продажи сетчатого полотна сам по себе мало о чем говорит.

При выборе исполнителя имеет смысл проверить:

• есть ли опыт проектирования сопоставимых сооружений;

• кто выполняет расчеты несущих конструкций и оснований;

• выполняет ли компания обследование объекта;

• какие исходные данные она запрашивает до выдачи окончательного решения;

• имеются ли необходимые членства, права и допуски для предусмотренных законом видов работ;

• какие специалисты входят в проектную команду;

• получает ли заказчик расчетное обоснование;

• какой комплект проектной и рабочей документации передается;

• кто отвечает за увязку конструкции с инженерными сетями и существующими сооружениями;

• входит ли монтаж в область ответственности исполнителя;

• предусмотрено ли сопровождение при согласовании изменений;

• передается ли документация для дальнейшей эксплуатации и ремонта.

Хороший диагностический вопрос подрядчику: «Какие данные вам нужны, прежде чем вы предложите конструкцию?»

Если ответ сводится к площади сетки и требуемой высоте, инженерной информации пока явно недостаточно.

От чего зависит стоимость пассивной защиты

Универсальная цена за квадратный метр плохо описывает стоимость проекта.

Даже две конструкции одинаковой площади могут сильно отличаться по металлоемкости, фундаментам и сложности монтажа.

На бюджет влияют:

Площадь защиты. Чем больше перекрываемая зона, тем больше материалов и монтажных операций.

Геометрия. Прямоугольный свободный участок и плотная промышленная площадка одинаковой площади — совершенно разные задачи.

Высота. Она влияет на опоры, монтаж, устойчивость и применяемую технику.

Расчетные воздействия. От них зависит несущая система и узлы.

Тип опор. Самостоятельные опоры, пространственный каркас или крепление к существующим сооружениям дают разную структуру затрат.

Фундаменты. Их стоимость определяется нагрузками, грунтовыми условиями, геометрией и ограничениями площадки.

Материалы защитного заполнения. Тип сетки, тросов, панелей и соединений определяется проектом.

Состояние площадки. Стесненные условия и насыщенность коммуникациями повышают трудоемкость.

Условия производства работ. Работа без остановки предприятия, режимные ограничения, специальные допуски и ограниченные монтажные окна отражаются на стоимости.

Необходимость обследования и изысканий. Чем меньше достоверных исходных данных есть у заказчика, тем больше информации приходится получать до проектирования.

Поэтому корректная последовательность выглядит так:

исходные данные → концепция → расчет → объемы материалов и работ → стоимость.

Не наоборот.

Главное — проектировать систему, а не покупать сетку

Физическая защита от БПЛА начинается с определения того, что требуется защитить и при каких расчетных условиях.

После этого можно выбирать схему.

Для одного объекта рациональной окажется локальная сетчато-тросовая конструкция. Для другого потребуется отдельный каркас. Где-то понадобится защитный навес, где-то — экран и противоосколочные элементы. На сложной промышленной площадке решения часто приходится комбинировать.

Поэтому характеристики защитной сетки — только один пункт среди десятков исходных параметров.

Рабочая последовательность другая: обследовать объект, определить требования и ограничения, собрать исходные данные, разработать расчетную модель, выбрать конструктивную схему, выполнить расчеты и только затем переходить к изготовлению и монтажу.
