Источники питания для IP видеонаблюдения, TVI видеонаблюдения, аналогового видеонаблюдения, охранно-пожарной сигнализации, систем управления воротами (шлагбаумом), систем управления котлом, систем мониторинга и управления отоплением, а так же системы контроля и управления доступом (СКУД).
Основные конструкции блоков питания для камер видеонаблюдения.
- Трансформаторные;
- Импульсные.
Для питания аналоговых камер видеонаблюдения обычно используются импульсные блоки питания. Их достоинства это меньший вес, значительно белее высокое КПД, меньшая стоимость, широкий диапазон питающего напряжения и частоты, наличие встроенных цепей защиты.
Основные разновидности блока питания:
- Постоянное напряжение 12В;
- Постоянное напряжение 24В;
- Переменное напряжение 220В.
Задачи источников питания.
- Передача мощности с наименьшими потерями и соблюдением заданных характеристик;
- Преобразование переменного напряжения 220В в постоянное 12В, 15В, или 24В;
- Стабилизация напряжения. Ток и другие параметры на выходе источника питания должны лежать в заданных приделах;
- Защита электрооборудования. Напряжение или ток нагрузки в случае короткого замыкания может превысить допустимые значения;
- Гальваническая развязка цепейю.

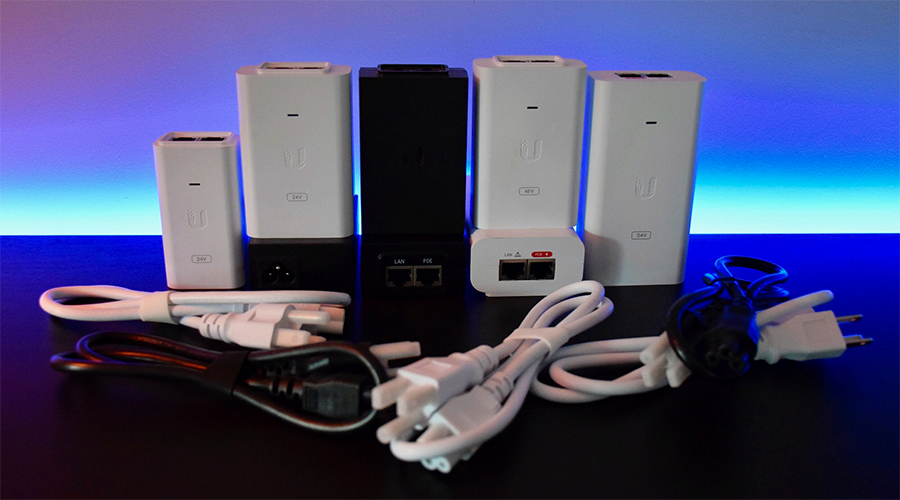

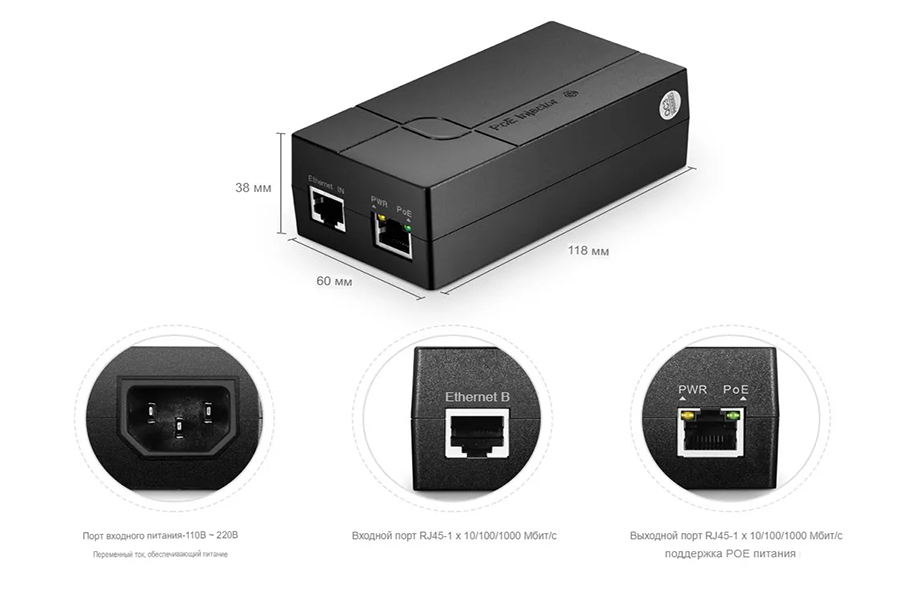

Для IP видеонаблюдения используются специальные POE коммутаторы (switch) которые поддерживают передачу питания на камеры через витую пару. POE (Power over Ethernet) технология позволяющая передавать удаленному устройству питание вместе с данными через стандартный провод витая пара в сети Ethernet. Данная технология описана стандартами IEEE 802.3af и IEEE 802.3at. Стандарт 802.3af обеспечивает постоянный ток до 400мА с номинальным напряжением 48В через 2-е пары проводов в 4-х парном кабеле для максимальной мощности 15.4Вт. Стандарт 802.3at известен так же как POE+ и предусматривает передаю мощности до 25.5Вт.
