Система аварийно-пожарного оповещения

Неотъемлемой частью любой системы безопасности является система звукового оповещения о пожаре, которая может быть как ручной, так и автоматической, функционировать самостоятельно, а также в комплексе с другими системами. Автоматическая система способна без участия оператора принять сигнал от пожарной станции и осуществить речевое оповещение о пожаре в нужные зоны. Сложность реализации подобных систем определяется, с одной стороны, требованием к типу оповещения здания (с I по V тип), в котором эта система должна функционировать, с другой стороны – удобством и стоимостью самой системы.

Прежде чем установить систему оповещения в то или иное здание, необходимо определить, к какому типу оповещения это здание относится. Тип устанавливается на основании норм пожарной безопасности НПБ 105-95 и зависит от этажности здания, количества людей, находящихся в нем, и многих других критериев. Затем здание разбивается на зоны, определяются пути эвакуации, рассчитывается время эвакуации людей из каждой зоны. Система звукового обеспечения должна оповестить людей таким образом, чтобы не допустить паники и не создать возможных пробок в узких местах (например, на лестничных проемах).

На сегодняшний день на рынке звукового оборудования имеется около десятка систем, предназначенных для решения подобных задач. Но лишь немногие сертифицированы по существующим нормам пожарной безопасности и пригодны для создания систем аварийно-пожарного оповещения. Одной из таких систем является система аварийного оповещения фирмы Inter-M.

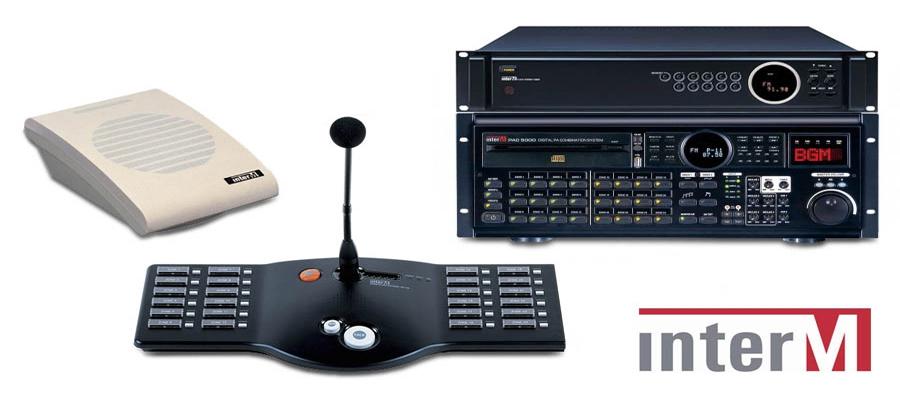

Аварийное оповещение Inter-M

Оборудование Inter-M уже много лет эксплуатируется на российском рынке и характеризуется надежностью и низкой стоимостью. Однако задачи со сложным алгоритмом оповещения не всегда удается реализовать на базе штатного оборудования Inter-M, с одной стороны, и без значительного увеличения бюджетной стоимости системы – с другой стороны. Тем не менее решить задачу можно, если дополнить стандартную стойку оповещения компьютером с программным обеспечением. Причем для этого не требуется никакого дорогостоящего центрального оборудования, как у некоторых звуковых систем других производителей, что, соответственно, не приводит к удорожанию самой системы оповещения.

Приведем пример сложного алгоритма оповещения (например, для системы оповещения III типа по действующим НПБ), который можно реализовать на оборудовании фирмы Inter-M и программном обеспечении. В первую очередь должен быть оповещен персонал здания (службы эксплуатации, охрана, руководитель предприятия). При этом на персонал возлагается задача принять оперативное решение по дальнейшим действиям и либо отменить режим оповещения, либо самостоятельно оповестить нужные зоны (ручной режим), либо (предпочтительно) дать системе возможность продолжить оповещение здания (автоматический режим). Система далее продолжит работу в автоматическом режиме и последовательно через заранее рассчитанные временные интервалы (временные задержки) оповестит зону возгорания, вышележащие этажи, затем нижележащие этажи. Оператор в любой момент может или приостановить, или скорректировать существующий алгоритм или последовательность. Возможность оператора вмешиваться в процесс оповещения условно назовем полуавтоматическим режимом оповещения.

Подобные задачи эффективно могут быть реализованы  аппаратно-программным комплексом (АПК) где оптимально согласованы персональный компьютер с соответствующим программным обеспечением и центральное оборудование оповещения фирмы Inter-M. К преимуществам использования АПК, можно также отнести возможность создания на компьютере любого количества заранее записанных цифровых сообщений, которые могут использоваться в автоматическом, полуавтоматическом и ручном режимах оповещения. Новый комплекс в настоящее время эксплуатируется на многих объектах (Москва, Нижний Новгород, Пенза, Владивосток) и на сегодняшний день не получил ни одного нарекания. В данный момент АПК успешно проходит сертификацию на основании НПБ 77-98.

Аварийное оповещение Inter-M

На основании НПБ 104-95 здание школы было отнесено к III типу оповещения. В детских учреждениях специфика эвакуации при срабатывании аварийно-пожарной сигнализации заключается в том, чтобы не спровоцировать панику и организовать детей под руководством взрослых. В качестве технического задания в школе необходимо было реализовать систему с индивидуальным алгоритмом оповещения каждой из семи зон. Школа представляет собой четырехэтажное здание с другими дополнительными постройками, расположенными во дворе, выделенными в отдельные зоны. Для реализации этой задачи и был применен АПК AMSystems (далее система). В ней предусмотрены и реализованы все требования, оговоренные в существующих и действующих НПБ 88-2001.

Система включает в себя мультимедийный персональный компьютер с установленным программным обеспечением и цифровой контроллер. Компьютер управляет базовым комплектом оборудования Inter-M, в состав которого входят усилитель мощности, микшер, матричный коммутатор, релейный модуль и блок питания. Все оборудование базового комплекта установлено в 19-дюймовую рэковую стойку.

Принцип работы несложен – после того как комплекс принимает аварийный сигнал от системы пожарной сигнализации, он транслирует речевой сигнал оповещения о пожаре, заранее записанный на компьютере, в заданные зоны по индивидуальному алгоритму для каждой зоны (независимо от зоны пожара в каждом алгоритме в первую очередь оповещается персонал здания). В зависимости от того, в какой зоне произошло возгорание, система автоматически оповестит о пожаре другие зоны в нужной последовательности с заранее рассчитанными временными задержками.

В системе предусмотрена возможность оперативного вмешательства и корректировки процесса автоматического речевого оповещения в аварийной ситуации. События в аварийном режиме и действия оператора записываются в протокол. Оператор осуществляет наблюдение на мониторе стандартного компьютера, а также контролирует звук при помощи компьютерных монитор-ных колонок.

В случае неожиданного выхода из строя компьютера предусмотрен резервный вариант оповещения. В этом режиме оператор сделает аварийное оповещение во все зоны, используя динамический настольный микрофон и дополнительный переключатель на стойке оповещения.

Аварийное оповещение Inter-M

Рассмотрим работу центрального оборудования Inter-M.

Персональный компьютер при помощи цифрового контроллера управляет центральным блоком (матрикс РХ-9116). Матрикс через исполнительный элемент (релейная группа RG-9116) подключает выход усилителя (РА-9336) к нужной зоне. Звуковой сигнал в нужную зону подается от звуковой платы компьютера через приоритетный вход микшера (РР-9214) и усилитель (РА-9336). Система снабжена источником бесперебойного питания, аккумуляторами и зарядным устройством.

Достоинство комплекса не столько в его невысокой цене, сколько в том, что он соответствует всем отечественным требованиям к системам пожарного оповещения и может использоваться и в малобюджетных инсталляциях, и для решения более важных задач, например на крупных производственных предприятиях (представьте себе многоэтажный офисный центр или завод с двумя-тремя десятками участков). Любое оборудование имеет свою ценность, но жизнь людей – бесценна.
