ГОСТ Р 53254-2009, Свод правил 1.131130 2009, СНиП 21-01-97, ППБ 01-03
Выдержки из документов:
ГОСТ Р 53254-2009
- ТЕХНИКА ПОЖАРНАЯ.
- ЛЕСТНИЦЫ ПОЖАРНЫЕ НАРУЖНЫЕ СТАЦИОНАРНЫЕ.
- ОГРАЖДЕНИЯ КРОВЛИ.
Общие технические требования.
Методы испытаний
Москва 2009
Стандартинформ
4. Классификация и основные параметры
4.1 В зависимости от условий эксплуатации, исполнения и назначения лестницы, ограждения, настилы площадок и ступени лестничных маршей подразделяются на типы, указанные в таблице.
|
Наименование |
Тип |
| Пожарные наружные лестницы | П1 – вертикальная лестница |
| П2 – маршевая лестница | |
| Вертикальные лестницы | П1-1 – без ограждения (высота до 6 м) |
| П1-2 – с ограждением (высота более 6 м) | |
| Ограждения | МН – для лестничных маршей |
| ПН – для лестничных площадок | |
| ВН – для вертикальных лестниц | |
| КО – для кровли без парапета | |
| КП – для кровли с парапетом | |
| Настилы площадок и ступени лестничных маршей | Ф – сплошные из рифленой стали |
| Решетчатые, исполнений: | |
| Ш – из штампованных элементов | |
| Р – из полос на ребро и круглой стали | |
| С – из полос на ребро в одном направлении | |
| В – из просечно-вытяжной стали |
4.2 Основные размеры лестничных маршей, прямоугольных площадок и ограждений к ним, вертикальных лестниц и ограждений к ним, ограждений кровли и размеры между элементами их конструкций должны соответствовать значениям, приведенным в таблицах и на рисунках (приложения А-Г).
При этом для эвакуационных лестниц должны соблюдаться следующие размеры: ширина ступени – не менее 0,25 м; высота ограждений маршей и площадок – не менее 1,2 м; ширина лестниц – не менее 0,9 м.
4.3 В местах перепада высоты кровли более одного метра следует предусматривать пожарные лестницы.
4.4 Для подъема на высоту от 10 до 20 метров и в местах перепада высоты кровли от 1 до 20 метров следует применять пожарные лестницы типа П1, для подъема на высоту более 20 метров и в местах перепада высоты кровли более 20 метров – пожарные лестницы типа П2.
4.5 Между маршами лестниц и между поручнями ограждений лестничных маршей следует предусматривать зазор шириной не менее 75 мм.
4.6 Для детских дошкольных учреждений настилы площадок должны изготавливаться типа Ф, ступени – типов Ш или В. Расстояние от нижней ступени лестницы до уровня земли должно быть не более шага ступеней в лестничном марше.
4.7 Прямоугольные площадки вертикальных лестниц для выхода на кровлю должны иметь длину не менее 0,8 м.
4.8 Допускается выполнять нижнюю секцию вертикальной лестницы выдвижной с обеспечением надежной фиксации в рабочем положении.
4.9 Ограждения кровли не должны пересекать выход на кровлю с площадок лестниц.
6.1.4 Наружные пожарные лестницы и ограждения кровли подлежат испытаниям при приемке объекта в эксплуатацию и не реже одного раза в пять лет должны подвергаться периодическим испытаниям. Наружные пожарные лестницы и ограждения кровли зданий и сооружений должны содержаться в исправном состоянии и не менее одного раза в год необходимо проводить обследование целостности конструкции с составлением акта по результатам проверки. В случае обнаружения нарушений целостности конструкции производится их восстановление (ремонт) с последующим проведением испытаний на прочность.
Испытания и ежегодное обследование должны проводить организации, имеющие обученный персонал, аттестованное испытательное оборудование и измерительный инструмент с результатами его поверок.
6.1.5 Результаты испытаний конструкций лестниц и ограждений кровли, установленных на зданиях и сооружениях, считаются удовлетворительными, если они соответствуют требованиям настоящего документа.
6.1.6 При получении неудовлетворительных результатов по любому из показателей повторные испытания или проверки проводятся только после устранения неисправностей.
Приложение А (обязательное)

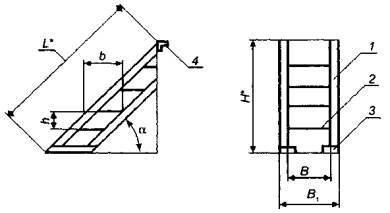

Элементы маршей маршевых лестниц
1 – косоур; 2 – ступень; 3 – опорная планка; 4 – опорный уголок
| α |
h, мм, не более |
b, мм, не менее |
В, мм, не менее |
В1, мм, не менее |
| 45° | 200 | 200 | 500 | 600 |
| 60° | 300 | 200 | 500 | 600 |
| 80,5 (уклон 1:6) | 300 | 200 | 500 | 600 |

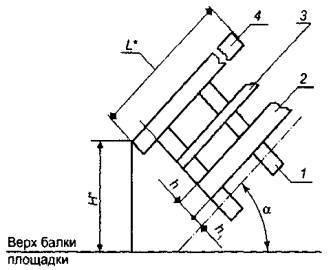

1 – стойка; 2 – бортовой элемент; 3 – средний ограждающий элемент; 4 – поручень.
* Настоящим стандартом не регламентируется.
| α |
Н, мм, не менее |
h, мм, не менее |
h1, мм, не менее |
| 45° | 1000 | 15 | 140 |
| 60° | 1000 | 15 | 140 |
| 80,5 (уклон 1:6) | 1000 | 15 | 140 |
Приложение Б (обязательное). Элементы вертикальных лестниц.

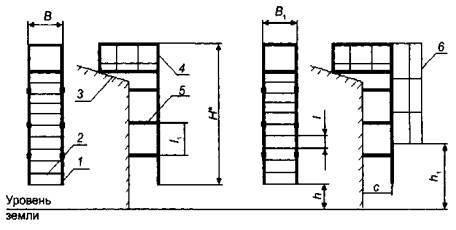

1 – тетива; 2 – ступень; 3 – кровля ; 4 – площадка; 5 – балка; 6 – ограждение.
Рисунок – Вертикальные лестницы
|
Тип лестницы |
l, мм, |
l1, мм, |
h, мм, |
h1, мм, |
В, мм, |
В1, мм, |
С, мм, |
| П1-1 | 350 | 3500 | 1500 | – | 600 | – | 300 |
| П1-2 | 350 | 3500 | 1500 | 2500 | – | 800 | 300 |
1 – вертикальный ограждающий элемент; 2 – горизонтальный ограждающий элемент.
Рисунок – Ограждения вертикальных лестниц.
* Настоящим стандартом не регламентируется.
|
l, мм, не более |
В, мм, не менее |
R, мм, не более |
α |
|
500 |
800 |
400 |
45° – 60° |
Приложение В (обязательное) Элементы площадок маршевых и вертикальных лестниц

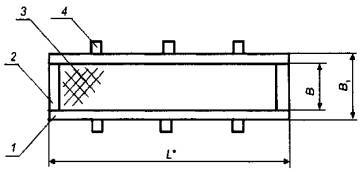

1 – балка; 2 – окантовочный элемент; 3 – настил; 4 – ребро.
Рисунок – Площадка.
|
В, мм, не менее |
B1, мм, не менее |
|
500 |
600 |

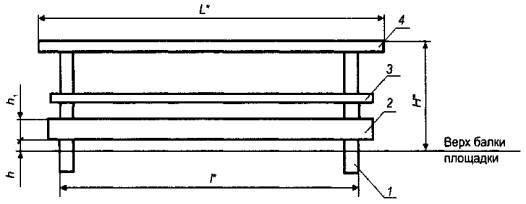

1 – стойка; 2 – бортовой элемент; 3 – средний ограждающий элемент; 4 – поручень.
Рисунок – Ограждение площадок.
* Настоящим стандартом не регламентируется.
|
Н, мм, не менее |
h, мм, не менее |
h1, мм, не менее |
|
1000 |
15 |
140 |
Приложение Г (обязательное) Элементы ограждений крыши.

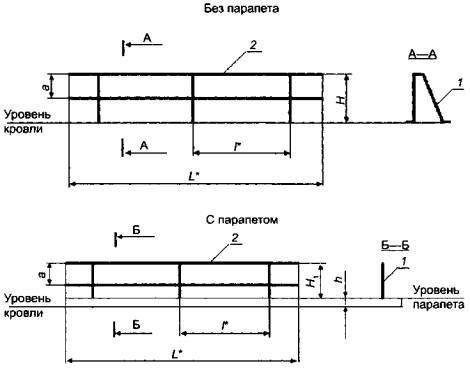

1 – вертикальный ограждающий элемент; 2 – горизонтальный ограждающий элемент.
Рисунок – Ограждения кровли
* Настоящим стандартом не регламентируется.
|
а, мм, не более |
H, мм, не менее |
H1, мм, не менее |
|
300 |
600 |
Н1 = 600 – h |
Свод правил 1.13130.2009
СИСТЕМЫ ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ ЭВАКУАЦИОННЫЕ ПУТИ И ВЫХОДЫ
МИНИСТЕРСТВО РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДЕЛАМ ГРАЖДАНСКОЙ ОБОРОНЫ, ЧРЕЗВЫЧАЙНЫМ СИТУАЦИЯМ И ЛИКВИДАЦИИ ПОСЛЕДСТВИЙ СТИХИЙНЫХ БЕДСТВИЙ
7.1.1 Число подъемов в одном марше между площадками (за исключением криволинейных лестниц) должно быть не менее 3 и не более 16. В одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов.
7.1.18 В качестве второго эвакуационного выхода со второго этажа зданий (кроме зданий стационаров лечебных учреждений) во всех климатических районах допускается использовать наружные открытые лестницы с уклоном не более 60°. При этом данные лестницы должны быть рассчитаны на число эвакуируемых не более, чел.:
70 – для зданий I и II степеней огнестойкости;
50 – для зданий III степени огнестойкости;
30 – для зданий IV и V степеней огнестойкости.
Ширина таких лестниц должна быть не менее 0,8 м, а ширина сплошных проступей их ступеней – не менее 0,2 м.
При устройстве прохода к наружным открытым лестницам через плоские кровли (в том числе и неэксплуатируемые) или наружные открытые галереи несущие конструкции покрытий и галерей следует проектировать с пределом огнестойкости не менее R(EI) 30 и классом пожарной опасности К0.
7.1.19 Наружные пожарные лестницы следует располагать на расстоянии между ними не более 150 м по периметру зданий (за исключением главного фасада). Необходимость устройства наружных пожарных лестниц определяется [4].
СНиП 21-01-97
СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА
ПОЖАРНАЯ БЕЗОПАСНОСТЬ ЗДАНИЙ И СООРУЖЕНИЙ
Дата введения 1998-01-01
ЭВАКУАЦИЯ ПО ЛЕСТНИЦАМ И ЛЕСТНИЧНЫМ КЛЕТКАМ
6.29 Ширина марша лестницы, предназначенной для эвакуации людей, в том числе, расположенной в лестничной клетке, должна быть не менее расчетной или не менее ширины любого эвакуационного выхода (двери) на нее, но, как правило, не менее:
а) 1,35 м – для зданий класса Ф1.1;
б) 1,2 м – для зданий с числом людей, находящихся на любом этаже, кроме первого, более 200 чел.;
в) 0,7 м – для лестниц, ведущих к одиночным рабочим местам;
г) 0,9 м – для всех остальных случаев.
6.30 Уклон лестниц на путях эвакуации должен быть, как правило, не более 1:1; ширина проступи как правило, не менее 25 см, а высота ступени – не более 22 см.
Уклон открытых лестниц для прохода к одиночным рабочим местам допускается увеличивать до 2:1.
Лестницы 3-го типа следует выполнять из негорючих материалов и размещать, как правило, у глухих (без световых проемов) частей стен класса не ниже К1 с пределом огнестойкости не ниже RЕI 30. Эти лестницы должны иметь площадки на уровне эвакуационных выходов, ограждения высотой 1,2 м и располагаться на расстоянии не менее 1 м от оконных проемов.
ППБ 01-03
ПРАВИЛА ПОЖАРНОЙ БЕЗОПАСНОСТИ В РОССИЙСКОЙ ФЕДЕРАЦИИ
(ППБ 01-03)
41. Наружные пожарные лестницы и ограждения на крышах (покрытиях) зданий и сооружений должны содержаться в исправном состоянии и не реже одного раза в пять лет подвергаться эксплуатационным испытаниям.
